Ein Verbundwerkstoff kombiniert zwei oder mehr Materialien mit unterschiedlichen physikalischen Eigenschaften, um seine Eigenschaften zu verbessern.
Glasfaserverstärkter Kunststoff (GFK)
Ein weithin bekannter Verbundwerkstoff aus Kunststoff und Glasfasern; seine Eigenschaften vereinen die von Kunststoff und Glas.
Steif, leicht und langlebig.
Einsatz: Dachlaminate, Lagertanks, Surfbretter und viele weitere Anwendungen.
Kohlefaser
Kohlenstofffasern bilden in Kombination mit anderen Materialien wie Harz einen bekannten Werkstoff namens Kohlefaser (kohlenstofffaserverstärkter Kunststoff, CFK).
Deutlich steifer als Stahl und wesentlich leichter.
Einsatz: Flugzeugrümpfe, Karosserien und Sitze von Sportwagen, Drohnengehäuse, Prothesen, Fahrräder, Hockey- und Baseballschläger.
Die Verbundwerkstofffertigung umfasst eine Reihe von Fertigungsverfahren zur Herstellung eines Teils. Sie wird in folgenden Branchen eingesetzt:
- Medizintechnik:Chirurgische Instrumente, Implantate und Orthopädie. - Industrie: Lehren, Vorrichtungen und Gehäuse. - Luft- und Raumfahrt & Automobilindustrie: Rümpfe von Flugzeugen und Karosserien von Autos, elektrische Kabel - Robotik: Robotergehäuse, Greifer - Konsumgüter: Kochutensilien, Schwimmbadpaneele, Duschkabinen
Präzisionsfertigung, der Ingenieure und Forschende in Fortune-500-Unternehmen vertrauen
Fertigungserfahrung, der führende globale Unternehmen vertrauen.
Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor
Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor
Norck: Moderne Fertigung mit Verbundwerkstoffen für Hochleistungsanwendungen
Professionelle Verbundwerkstofffertigung für Prototypen und Serien in Luft- und Raumfahrt, Automobilindustrie, Sportartikelbranche, Industrie und weiteren anspruchsvollen Branchen.
Qualifizierte Ingenieure, moderne Anlagen und eine robuste Qualitätskontrolle sorgen für außergewöhnliche Festigkeits-Gewichts-Verhältnisse, präzise Toleranzen und komplexe Geometrien.
Umfassende Expertise in der Luftfahrtfertigung mit Verbundwerkstoffen: leichte, hochfeste Bauteile, die strenge Branchenstandards erfüllen.
In Zusammenarbeit mit erfahrenen Herstellern von Formen für Verbundwerkstoffe sorgen wir für präzise Werkzeuge und gleichbleibende Teilequalität.
Komplexe Geometrien mit hervorragender struktureller Integrität und Zuverlässigkeit für Hightech-Branchen.
Was ist ein Verbundwerkstoff?
Verbundwerkstoffe werden mit unterschiedlichen Fertigungsverfahren hergestellt. Die Wahl des geeigneten Verfahrens hängt von Funktion und Erscheinungsbild des Endprodukts ab.

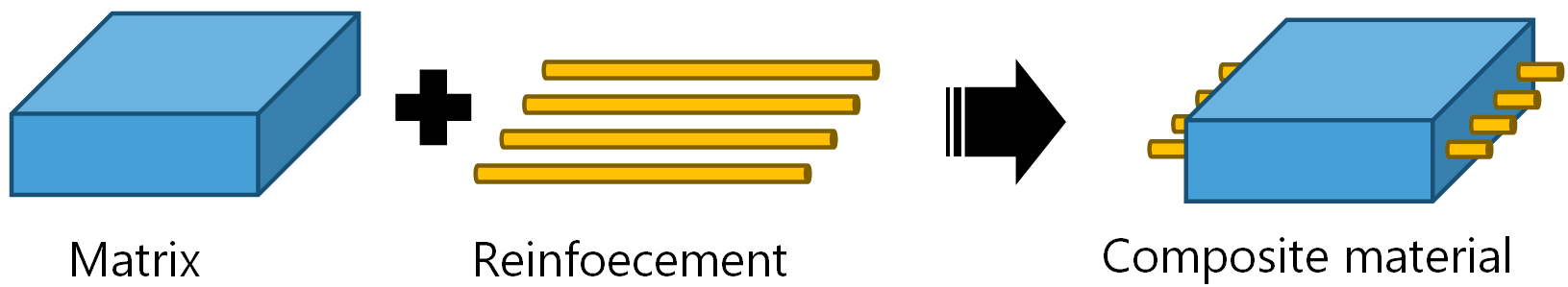

In der Regel besteht ein Verbundwerkstoff aus zwei Komponenten: der Matrix und der Verstärkung. Matrixwerkstoffe wie Polymere binden das Verstärkungsmaterial, etwa Kohlefasern.
Im Wesentlichen gibt es drei Arten von Verbundwerkstoffen

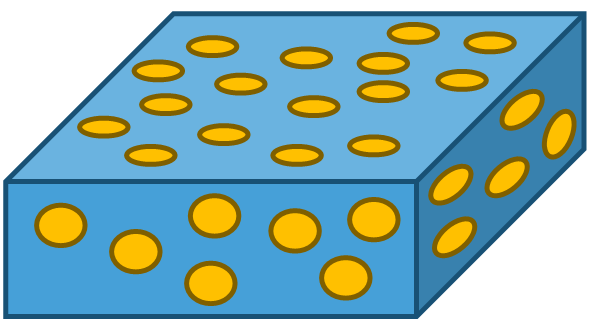

1. Partikelverstärkt: Ein partikelverstärkter Verbundwerkstoff enthält Partikel eines Verstärkungsmaterials in einem Matrixwerkstoff. Er wird für verschleißfeste Anwendungen wie Straßenbeläge eingesetzt.
2. Natürlicher Verbundwerkstoff: Verbundwerkstoffe wie Knochen und Holz kommen in der Natur vor.

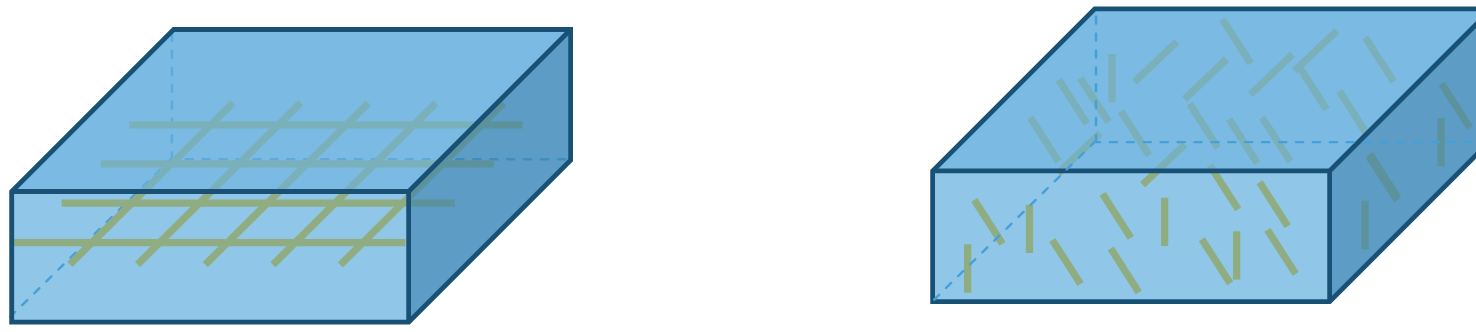

3. Faserverstärkt: Bei dieser Art von Verbundwerkstoff besteht das Verstärkungsmaterial aus Endlos- oder Kurzfasern. Er wird für leichte, hochfeste Teile eingesetzt.
Wie läuft die Fertigung ab?

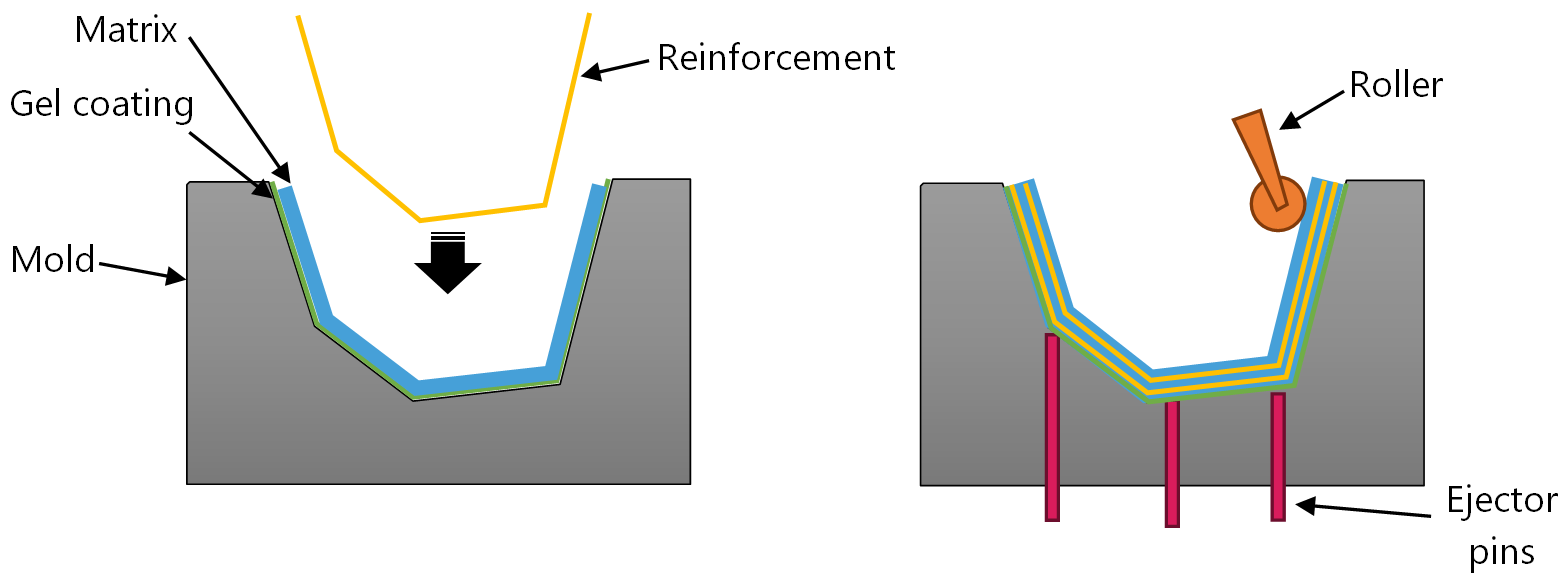

1. Handlaminieren: Anders als beim Spritzguss oder Druckguss besteht die Form bei diesem Verfahren nur aus einer Hälfte, in die die Form des Endprodukts eingearbeitet ist.
Zunächst wird die Form gereinigt und eine dünne Gelcoat-Schicht aufgetragen. Das Gelcoat sorgt für die Oberflächengüte (Farbe, Glätte, Struktur) und verhindert, dass Verstärkung und Matrix mit Wasser oder Chemikalien in Kontakt kommen. Auf das Gelcoat wird eine Schicht Matrixwerkstoff aufgetragen; diese erste Schicht bildet die sichtbare Seite und erhält eine hervorragende Oberflächengüte, zum Beispiel die Außenhaut eines Bootes.
Anschließend wird das Verstärkungsmaterial eingelegt und mit einer Rolle eine zweite Schicht Matrixwerkstoff aufgebracht, um die Verstärkung mit der Matrix zu verbinden. Dieser Vorgang wird wiederholt, bis das Formteil die gewünschte Dicke erreicht hat. Danach wird das Harz ausgehärtet, um das Teil zu verfestigen. Zuletzt wird das Teil entformt – entweder manuell oder mit Auswerferstiften.
Der Nachteil dieses Verfahrens besteht darin, dass die Innenseite des Formteils keine gute Oberflächengüte aufweist und nicht als Funktionsfläche genutzt werden sollte. Außerdem ist die Produktionsrate gering.

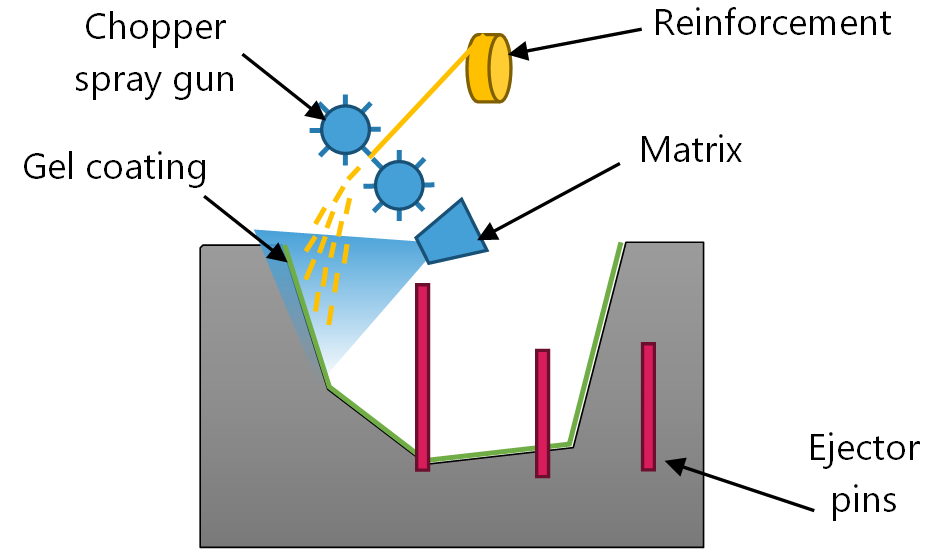

2. Faserspritzen: Wie beim Handlaminieren wird auch beim Faserspritzen eine offene Form verwendet. Matrix und Verstärkung werden jedoch nicht von Hand eingelegt, sondern mit einer Spritzpistole aufgebracht, die beide Materialien mischt. Die Spritzpistole schneidet die Verstärkungsfasern auf 1 bis 2 Zoll lange Kurzfasern.

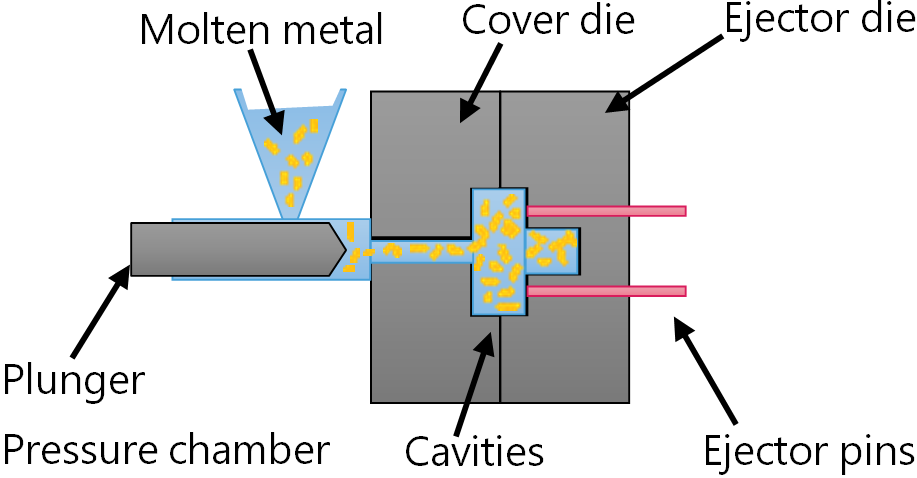

3. Spritzguss:Beim Spritzguss wird ein thermoplastischer Kunststoff mit Glasfasern verarbeitet. Das Verfahren erfolgt in vier Schritten: •Plastifizierung:Das Kunststoffgranulat wird mithilfe einer rotierenden Schnecke vom Trichter zum Werkzeug befördert und mit Heizelementen geschmolzen.
•Einspritzen: Die Schnecke fährt vor, um den Druck in der Einspritzkammer zu erhöhen und den geschmolzenen Kunststoff in das Werkzeug einzuspritzen. Die beiden Werkzeughälften bleiben geschlossen, bis der Kunststoff erstarrt ist.•Abkühlen:Nach dem Einspritzen wird der geschmolzene Kunststoff über einen Kühlkreislauf abgekühlt, bis er erstarrt. Die Schnecke hält ihre Position, um den Druck im Werkzeug aufrechtzuerhalten.•Auswerfen:Sobald der geschmolzene Kunststoff über den Kühlkreislauf erstarrt ist, wird das Werkzeug geöffnet und das Teil über Auswerferstifte ausgeworfen. Die Schnecke fährt zurück, um den nächsten Einspritzvorgang vorzubereiten.
Welche Vorteile bietet die Fertigung mit Verbundwerkstoffen?
Die Fertigung mit Verbundwerkstoffen bietet zahlreiche Vorteile, darunter:
• Hochgradig anpassbar: Durch die Kombination der Materialien ergänzen sich ihre Eigenschaften zu besseren Gesamteigenschaften.• Komplexe Formen:Je nach Form kann die Geometrie des Werkstücks komplex sein • Oberflächengüte: Teile aus Verbundwerkstoffen haben dank des (im Prozess aufgetragenen) Gelcoats eine glatte Oberfläche
Norck: Ihr datengetriebener Partner für erstklassige On-Demand-Fertigung
Norck ist ein technologiegetriebener, führender Fertigungsdienstleister mit Spezialisierung auf CNC-Bearbeitung, 3D-Druck, Blechbearbeitung und Spritzguss. Mit unserem intelligenten, datengestützten Ansatz sichern wir Unternehmen weltweit herausragende Qualität, optimierte Kosten und ein reibungsloses Lieferkettenmanagement.
1. Was ist Verbundwerkstofffertigung und wie funktioniert sie?
Die Verbundwerkstofffertigung ist ein Verfahren zur Herstellung von Verbundbauteilen auf Basis vom Kunden bereitgestellter CAD-Dateien oder technischer Zeichnungen. Dabei werden die spezifizierten Materialien kombiniert, um Bauteile gemäß Projektanforderungen und Konstruktionsvorgaben zu fertigen. Wenn Ihre Konstruktion fertig ist, können Sie ein Angebot anfordern, indem Sie uns Ihre Projektdetails übermitteln.
2. Warum Verbundwerkstofffertigung für kundenspezifische Verbundteile wählen?
Die Verbundwerkstofffertigung bietet eine Lösung zur Herstellung kundenspezifischer Verbundbauteile nach individuellen Projektanforderungen. Auf Basis vom Kunden bereitgestellter CAD-Dateien oder technischer Zeichnungen ermöglicht das Verfahren die Fertigung von Teilen gemäß freigegebenen Konstruktionen und geforderten Spezifikationen.
3. Wofür wird die Verbundwerkstofffertigung in der Luft- und Raumfahrt eingesetzt?
Die Verbundwerkstofffertigung für die Luft- und Raumfahrt dient der Herstellung von Verbundbauteilen nach luftfahrtspezifischen Projektanforderungen und Kundenspezifikationen. Das Verfahren ermöglicht die Fertigung von Teilen nach CAD-Dateien oder technischen Zeichnungen unter Einhaltung der geforderten Konstruktionsvorgaben.
4. Wie wähle ich den richtigen Hersteller von Formen für Verbundwerkstoffe für mein Projekt aus?
Wählen Sie bei der Suche nach Herstellern von Formen für Verbundwerkstoffe einen Fertigungspartner, der Ihre CAD-Dateien, technischen Zeichnungen und Projektanforderungen prüfen kann. Vollständige Konstruktionsinformationen helfen, Ihren Bedarf zu bewerten und ein genaues Angebot für Ihr Projekt in der Verbundwerkstofffertigung zu erstellen.
5. Welche Informationen werden für eine Anfrage zur Verbundwerkstofffertigung benötigt?
Für eine Anfrage zur Verbundwerkstofffertigung übermitteln Sie uns Ihre CAD-Dateien oder technischen Zeichnungen, Werkstoffanforderungen, Stückzahlen und Projektspezifikationen. Vollständige Projektinformationen helfen Norck, Ihre Anforderungen zu prüfen und ein genaues Angebot zu erstellen. Wenn Ihre Konstruktion fertig ist, können Sie ein Angebot anfordern, indem Sie uns Ihre Projektdetails übermitteln.
