Rapid Prototyping umfasst eine Reihe von Fertigungstechniken mit kurzen Durchlaufzeiten. Damit lassen sich Konstruktionen in maßstabsgetreue Prototypen umsetzen, die dem konstruierten Modell sehr nahekommen. Es wird in den frühen Phasen der Produktentwicklung eingesetzt.
Rapid Prototyping eignet sich für Konzeptmodelle, Funktionsprototypen und Werkzeuge sowie für die Elektronikindustrie und die Medizintechnik.
Die gängigsten Techniken für Rapid Prototyping sind 3D-Druck, selektives Lasersintern (SLS), CNC-Bearbeitung und Blechbearbeitung.
Präzisionsfertigung, der Ingenieure und Forschende in Fortune-500-Unternehmen vertrauen
Fertigungserfahrung, der führende globale Unternehmen vertrauen.
Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor
Lockheed Martin
Nucor Insulated Panel Group
Sumitomo Electric Interconnect Products
Saint-Gobain Performance Plastics Pampus GmbH
3M
FritoLay
Parker Hannifin Corporation
Lear Corporation
Boston Scientific
General Dynamics – OTS Canada
Land O'Lakes
ITW Food Equipment
KLA-Tencor
Fastenal
Volvo Construction Equipment
Saft Batteries
Hemlock Semiconductor
Rapid Prototyping verwandelt Designideen schnell und präzise in reale Produkte.
Unsere Rapid-Prototyping-Leistungen
Technologien wie CNC-Bearbeitung, 3D-Druck, Blechbearbeitung und Spritzguss in Kleinserie.
Ein effizienter Rapid-Prototyping-Prozess, um Funktionsteile zu fertigen, die Leistung zu testen und Konstruktionen vor der Serienfertigung zu verbessern.
Eine große Auswahl an Rapid-Prototyping-Materialien und modernste Rapid-Prototyping-Technologie, um die Produktentwicklung zu beschleunigen und Innovationen schneller auf den Markt zu bringen.
CNC-Rapid-Prototyping
Spezialisierte Lösungen wie CNC-Rapid-Prototyping für schnelle und präzise Produktentwicklungszyklen.
Rapid Prototyping durch CNC-Bearbeitung für hochdetaillierte Komponenten mit engen Toleranzen und kurzen Lieferzeiten.
Präzise Prototypenbearbeitung stellt sicher, dass jedes Teil die technischen Anforderungen exakt erfüllt – von der Konzeptvalidierung bis zur Serienreife.
Arten von Rapid Prototyping
Rapid-Prototyping-Dienstleistungen umfassen eine Vielzahl moderner Fertigungsverfahren, mit denen digitale Konstruktionen schnell in reale, funktionsfähige Teile umgesetzt werden.
Der Rapid-Prototyping-Prozess umfasst verschiedene Techniken wie CNC-Bearbeitung, 3D-Druck, Blechbearbeitung und Spritzguss in Kleinserie.
Die CNC-Bearbeitung sorgt für hohe Genauigkeit.
Der 3D-Druck ermöglicht komplexe Geometrien und schnellere Iterationen.
Blechbearbeitung und Spritzguss eignen sich ideal für Funktionstests und Passformanalysen.
Jedes Verfahren erfüllt unterschiedliche konstruktive Anforderungen und eignet sich für unterschiedliche Materialien – für Flexibilität und Präzision in der Produktentwicklung.
Durch die Kombination dieser Möglichkeiten bietet Norck umfassendes Rapid Prototyping, das Kunden hilft, Innovationen zu beschleunigen, Produktionsrisiken zu minimieren und sicher vom Prototyp zum Endprodukt zu gelangen.
Wie läuft die Fertigung ab?
Rapid-Prototyping-Techniken lassen sich in zwei Kategorien unterteilen:
- Additive Fertigung: Material wird Schicht für Schicht aufgebaut, zum Beispiel beim 3D-Druck
- Subtraktive Fertigung: Material wird abgetragen, zum Beispiel bei der CNC-Bearbeitung und der Blechbearbeitung
Norck bietet drei Arten von Rapid Prototyping an: 3D-Druck, CNC-Bearbeitung und Blechbearbeitung.
1. 3D-Druck
Das am häufigsten eingesetzte Verfahren ist der 3D-Druck, ein additives Fertigungsverfahren. Zu den 3D-Druckverfahren zählen unter anderem:

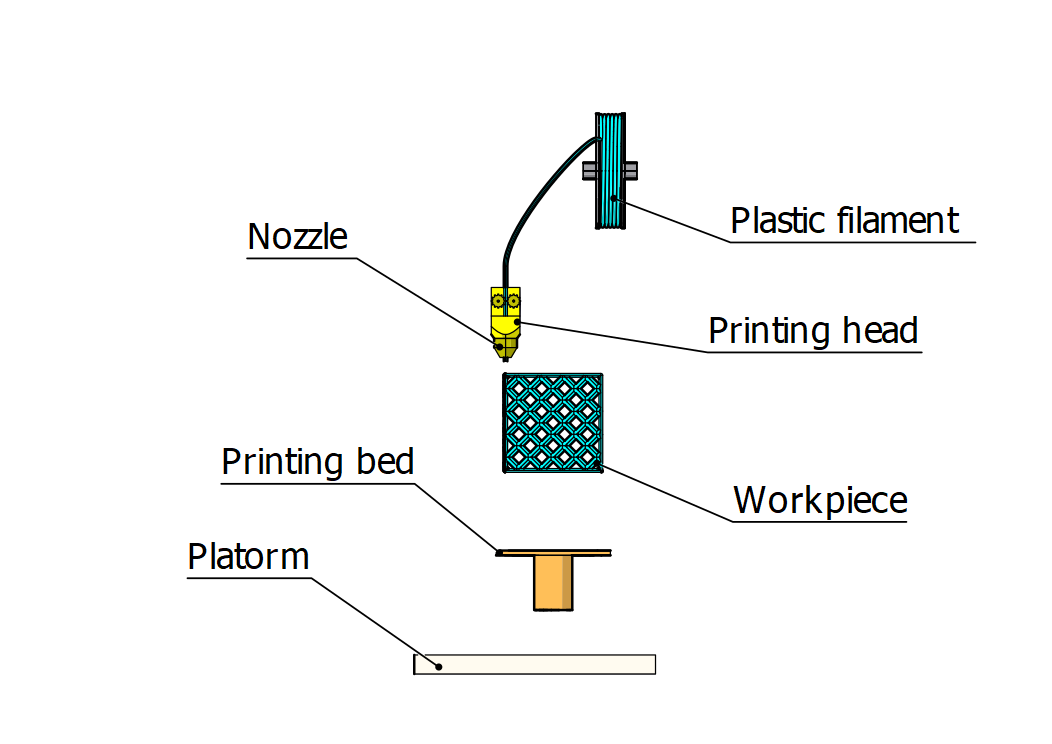

a. Fused Deposition Modeling (FDM):
FDM ist das am weitesten verbreitete und kostengünstigste 3D-Druckverfahren.
Dabei wird ein Filament aus einem thermoplastischen Kunststoff wie PLA oder ABS verwendet.
Das Filament läuft durch eine beheizte Düse, in der es aufgeschmolzen wird; computergesteuert bewegt sich die Düse entlang zweier Achsen und trägt das geschmolzene Material auf eine Bauplattform auf.
Ist eine komplette Schicht der gewünschten Form aufgetragen, fährt die Düse nach oben, um die nächste Schicht aufzutragen.
Das fertige 3D-gedruckte Modell wird von der Plattform entnommen, überschüssiges Material und Grate werden entfernt und die Oberflächen geglättet.
Fused Deposition Modeling

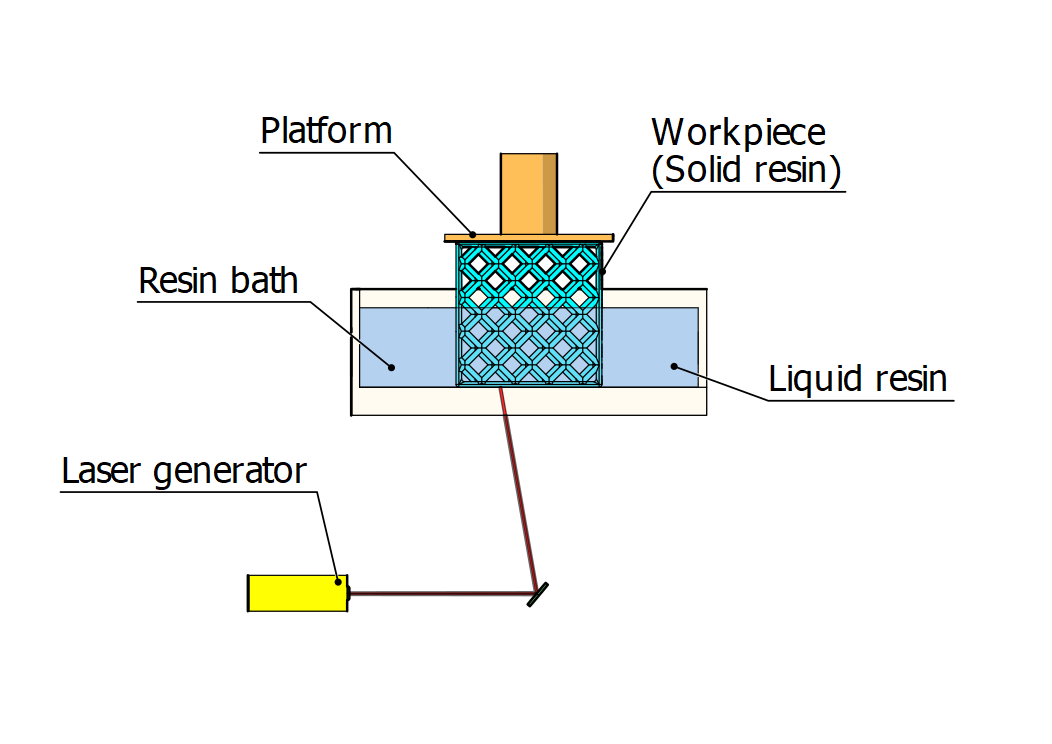

b. Stereolithografie (SLA):
Beim SLA-3D-Druck wird ein Bad aus UV-empfindlichem Flüssigharz mit einem computergesteuerten UV-Laserstrahl Schicht für Schicht ausgehärtet.
Die ausgehärtete Schicht wird nach oben gezogen, und die nächste Schicht wird belichtet.
Das fertige Modell wird von der Plattform genommen, zum Entfernen von überschüssigem Harz in Isopropylalkohol getaucht und anschließend passiv mit UV-Licht nachbelichtet.
SLA-Modelle sind weniger steif als im FDM-Verfahren gedruckte Modelle.
Stereolithografie
c. Selektives Lasersintern (SLS):
Ein Laser sintert ein Bett aus pulverförmigen Werkstoffen (Metall, Harz oder Polymer) und verwandelt das Pulver so in feste Bauteile.
Die im SLS-Verfahren verwendeten Materialien sind spröder als die bei FDM oder SLA eingesetzten.
Gedruckte Modelle lassen sich durch Schleifen, Polieren oder Sprühbeschichten veredeln.
SLA-Teile bieten eine höhere Genauigkeit und glattere Oberflächen als SLS- und FDM-Teile.
Selektives Lasersintern
Ein Vergleich der drei Verfahren hilft Ihnen bei der Auswahl – oder kontaktieren Sie uns für weitere Informationen:
Maßgenauigkeit (mm)
Schichthöhe (mm)
Bauraum (mm)
FDM
±0,2
0,05 bis 0,2
900x600x900
SLA
±0,02
0,05 bis 0,15 mm
1500x750x500
SLS
±0,3
0,1 bis 0,12
550x550x750
2. CNC-Bearbeitung
Die CNC-Bearbeitung ist ein subtraktives Verfahren, bei dem durch Operationen wie Fräsen, Drehen und Bohren Material schichtweise vom Rohteil abgetragen wird, um die konstruierten Teile herzustellen. Der Vorteil gegenüber der konventionellen Bearbeitung: Die CNC-Bearbeitung nutzt computergesteuerte Maschinen und bietet damit höhere Genauigkeit, höhere Fertigungsgeschwindigkeit und geringe Personalkosten.
Schaftfräsen
Horizontalfräsen
Vertikalfräsen
Längsdrehen
Plandrehen
Formdrehen
Gewindeschneiden
Zylindersenken
Kegelsenken
Weitere Informationen finden Sie in den Regeln zur CNC-Bearbeitung und Konstruktion.
Unterschiede zwischen Rapid Prototyping und klassischen Fertigungsverfahren
Rapid Prototyping
Rapid-Prototyping-Dienstleistungen setzen auf Geschwindigkeit, Flexibilität und Designvalidierung.
Der Rapid-Prototyping-Prozess nutzt moderne Technologien wie CNC-Bearbeitung, 3D-Druck und Blechbearbeitung, um Funktionsprototypen schnell herzustellen.
Eine Vielzahl an Rapid-Prototyping-Materialien wie Kunststoffe, Metalle und Verbundwerkstoffe.
Prototypen helfen, Konstruktionsfehler zu erkennen und die Produktfunktion vor der finalen Produktion zu verbessern.
Rapid Prototyping ermöglicht kreatives Ausprobieren und iterative Entwicklung.
Traditionelle Fertigung
Die traditionelle Fertigung legt den Schwerpunkt auf Effizienz und Skalierbarkeit in der Massenproduktion.
Fertigungsverfahren zielen auf Kostenoptimierung und Gleichmäßigkeit.
Rapid Prototyping in der Fertigung bildet die Brücke zwischen Konzept und Großserienproduktion.
Zusammen schaffen diese Ansätze einen nahtlosen Weg vom innovativen Design zur zuverlässigen, hochwertigen Fertigung.
Welche Vorteile bietet Rapid Prototyping?
Bei Norck ermöglichen Rapid-Prototyping-Dienstleistungen Ingenieuren und Designern, Ideen schnell und präzise in hochwertige, funktionsfähige Teile umzusetzen. Der Rapid-Prototyping-Prozess hilft, Konstruktionen frühzeitig zu validieren und so Risiken und kostspielige Änderungen vor dem Start der Massenproduktion zu reduzieren. Mit moderner Rapid-Prototyping-Technologie – darunter CNC-Bearbeitung, 3D-Druck und Blechbearbeitung – stellt Norck sicher, dass jeder Prototyp die exakten Leistungs- und Konstruktionsanforderungen erfüllt.
Wesentliche Vorteile:
Schnellere Entwicklungszyklen: Verkürzt die Markteinführungszeit, da mehrere Designiterationen in kürzerer Zeit möglich sind.
Kosteneffizienz: Minimiert Produktionsabfälle und reduziert den Bedarf an teuren Werkzeugen.
Bessere Designvalidierung: Ermöglicht Tests von Form, Passform und Funktion vor der finalen Fertigung.
Materialflexibilität: Eine große Auswahl an Rapid-Prototyping-Materialien wie Metallen, Kunststoffen und Verbundwerkstoffen sorgt für realistische und langlebige Prototypen.
Mit Rapid Prototyping in der Fertigung hilft Norck Kunden, mit Zuversicht zu innovieren, bessere Leistung zu erzielen und den Übergang vom Konzept zur Produktion reibungsloser zu gestalten.
Anwendungen von Rapid Prototyping in verschiedenen Branchen
Rapid-Prototyping-Dienstleistungen sind in Branchen, die Geschwindigkeit, Präzision und Innovation verlangen, unverzichtbar geworden.
Automobilindustrie, Luft- und Raumfahrt und Medizintechnik
Mit dem Rapid-Prototyping-Prozess erstellen Ingenieure Funktionsmodelle für Leistungstests und Designoptimierung.
Ob aerodynamische Fahrzeugkomponenten, medizinische Implantate oder Luftfahrtbeschläge – Prototypen entstehen mit hochpräziser Rapid-Prototyping-Technologie wie CNC-Bearbeitung, 3D-Druck und Blechbearbeitung.
Rapid Prototyping in der Fertigung
Unternehmen können Materialien, Geometrien und Montagemethoden bewerten, bevor sie sich auf die Massenproduktion festlegen.
Moderne Rapid-Prototyping-Materialien wie Leichtmetalllegierungen und langlebige Polymere.
Norck verhilft Kunden zu kürzeren Entwicklungszyklen, besserer Produktleistung und schnellerem Markteintritt – und macht Innovation branchenübergreifend effizienter.
Norck: Beschleunigen Sie Ihre Entwicklung mit professionellem Rapid Prototyping
Norck liefert schnelle, präzise und kosteneffiziente Prototypen mittels CNC-Bearbeitung, 3D-Druck, Blechbearbeitung und Spritzguss. Unsere erfahrenen Ingenieure und modernen Technologien sorgen dafür, dass Ihre Konstruktionen schnell validiert werden – und übertreffen branchenübergreifend die Erwartungen.
Erweiterte Möglichkeiten:
Bei Norck verbinden wir moderne Fertigungstechnologien mit technischer Präzision und liefern funktionsfähige, testbereite Prototypen aus unterschiedlichsten Materialien und Verfahren. Dank unserer erweiterten Möglichkeiten ist jede Phase – von der Konzeptvalidierung bis zur Vorserie – schnell, flexibel und auf hochwertige Ergebnisse ausgerichtet.
1. Was ist Rapid Prototyping und warum setzen Unternehmen es in der Produktentwicklung ein?
Rapid Prototyping bezeichnet die Herstellung von Prototypenkomponenten auf Basis von Designkonzepten, CAD-Dateien und technischen Spezifikationen, um ein Teil vor der Serienfertigung zu bewerten. Unternehmen können so Konstruktionen prüfen, Anforderungen bestätigen und im Entwicklungsprozess Verbesserungen vornehmen. Norck bietet CNC-Rapid-Prototyping für Kunden, die präzise Prototypenkomponenten nach ihren Projektspezifikationen benötigen. Senden Sie uns Ihre Konstruktionsdateien, um ein individuelles Angebot anzufordern.
2. Wie wähle ich die richtige Rapid-Prototyping-Lösung für meine Anwendung?
Die richtige Rapid-Prototyping-Lösung hängt von Faktoren wie Bauteilkonstruktion, Materialanforderungen, Maßgenauigkeit, Komplexität und vorgesehenem Einsatzzweck ab. Die Bewertung dieser Anforderungen hilft, den am besten geeigneten Fertigungsansatz für Ihren Prototyp zu bestimmen. Norck unterstützt Projekte, die eine präzise Prototypenbearbeitung erfordern, und arbeitet dabei nach Kundenzeichnungen, CAD-Dateien und technischen Spezifikationen.
3. Kann Norck Prototypen im CNC-Rapid-Prototyping fertigen?
Ja. Norck bietet CNC-Rapid-Prototyping auf Basis der vom Kunden bereitgestellten CAD-Dateien, Zeichnungen und Projektanforderungen. Rapid Prototyping durch CNC-Bearbeitung eignet sich für Projekte, bei denen Prototypenkomponenten nach spezifischen Konstruktionsvorgaben und Fertigungsanforderungen hergestellt werden müssen. Teilen Sie Ihre Projektdetails mit dem Norck-Team, um Ihren Prototyping-Bedarf zu besprechen und ein Angebot anzufordern.
4. Welche Vorteile bietet CNC-Rapid-Prototyping vor der Serienfertigung?
Mit CNC-Rapid-Prototyping können Unternehmen Prototypenkonstruktionen bewerten, Bauteilanforderungen prüfen und mögliche Verbesserungen vor der Serienfertigung erkennen. Es unterstützt die Designverifizierung, indem Teile nach spezifischen technischen Anforderungen gefertigt werden. Norck entwickelt gemeinsam mit Kunden Prototypenlösungen gemäß ihren Projektspezifikationen und Fertigungsanforderungen.
5. Welche Informationen werden für ein Angebot zum Rapid Prototyping benötigt?
Für ein Angebot zum Rapid Prototyping benötigen wir Informationen wie CAD-Dateien, technische Zeichnungen, Materialanforderungen, Bauteilabmessungen, Stückzahlen und Projektspezifikationen. Vollständige Projektdetails helfen dem Norck-Team, Ihre Anforderungen zu verstehen und eine passende Prototypenlösung zu bestimmen. Senden Sie uns Ihre Projektinformationen, um ein individuelles Angebot zu erhalten.
